浙江省建德至金华公路第一标段--杨村桥枢纽匝道大桥项目(钢箱组合梁)

发布时间:2018-09-18人气:186

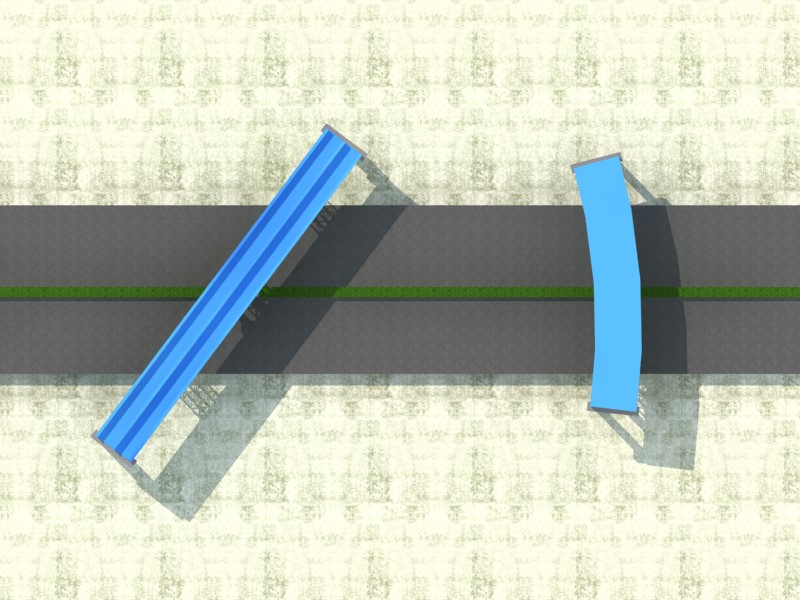

浙江省建德至金华公路第一标段--杨村桥枢纽匝道大桥项目(钢箱组合梁)位于杨村桥镇,本次施工钢结构桥梁包括四座,分别为:A匝道大桥56m钢箱组合梁、B匝道1号大桥48m钢箱组合梁、C匝道2号大桥37m+37m钢箱组合梁、C匝道3号大桥48m钢箱组合梁。

四座桥梁总用钢量975.3t。

(1)、A匝道大桥

A匝道大桥为1×56m跨钢箱组合梁,整桥由3支焊接H型钢主梁与多道中间横隔、支点横隔组成,A匝道大桥上跨G320国道,G320国道总宽度23m,单向车道宽度约为10.5m,G320国道与周边场地标高较为接近,拟安装匝道桥周边场地较为平整。

A匝道大桥总用钢量311.8t。




(2)、B匝道1号大桥

B匝道1号大桥为1×48m跨钢箱组合梁,整桥由3道纵腹板、纵腹板顶部翼缘板、桥底板以及横隔组成开口钢箱梁,B匝道1号大桥上跨杭新景高速,杭新景高速总宽度33.55m,单向车道宽度为15.75m,杭新景高速较周边场地地势高,与A匝道较为接近,A匝道路面宽度12.25m。

B匝道1号大桥总用钢量170.8t。

(3)、C匝道2号大桥

C匝道2号大桥为37m+37m跨钢箱组合梁,整桥由3道纵腹板、纵腹板顶部翼缘板、桥底板以及横隔组成开口钢箱梁,C匝道2号大桥上跨杭新景高速,杭新景高速总宽度33.55m,单向车道宽度为15.75m,杭新景高速较周边场地地势低(周边为山丘)。

C匝道2号大桥总用钢量253.9t。


(4)、C匝道3号大桥

C匝道3号大桥为1×48m跨钢箱组合梁,整桥由3支焊接H型钢主梁与多道中间横隔、支点横隔组成,C匝道3号大桥上跨G320国道,G320国道总宽度23m,单向车道宽度约为10.5m,G320国道与周边场地标高较为接近,拟安装匝道桥周边场地较为平整。

C匝道3号大桥总用钢量238.8t。
